CATU DT 300 : usage, fonctionnalités et conseils pour un contrôle électrique optimal

Le Catohm DT-300 est un appareil professionnel conçu pour mesurer la résistance de boucle de terre, vérifier la présence de tension, contrôler la continuité des masses et repérer la position de la phase. Il permet de valider la conformité d'une installation à la norme NF C 15-100 et s'avère particulièrement intéressant en biohabitat, où une terre la plus faible possible aide à évacuer les champs électriques. Voici ce que je retiens de ses fonctions et de son usage, pour comprendre ce que contrôle un pro et pourquoi ça compte quand on rénove ou qu'on cherche un habitat plus sain.

Un outil avant tout professionnel

Le Catohm DT-300, aussi appelé CATU DT 300, est un mesureur de boucle de terre portable et robuste. Il s'adresse en premier lieu aux électriciens et techniciens qui doivent contrôler des installations domestiques ou industrielles.

Je le vois comme un vrai outil de chantier : il combine plusieurs mesures essentielles dans un seul boîtier (résistance de terre, présence de tension, position de la phase et continuité). Son affichage LCD indique clairement si le raccordement est conforme ou non, avec des valeurs qui passent en rouge au-dessus de 100 ohms (limite de la NF C 15-100) et en bleu en dessous. Autour de 10 à 20 ohms, on s'approche de ce que beaucoup considèrent comme un bon niveau pour un habitat plus sain.

C'est un appareil pensé pour résister aux conditions réelles et offrir une autonomie confortable. Sa prise en main reste simple, même si son usage relève bien du professionnel.

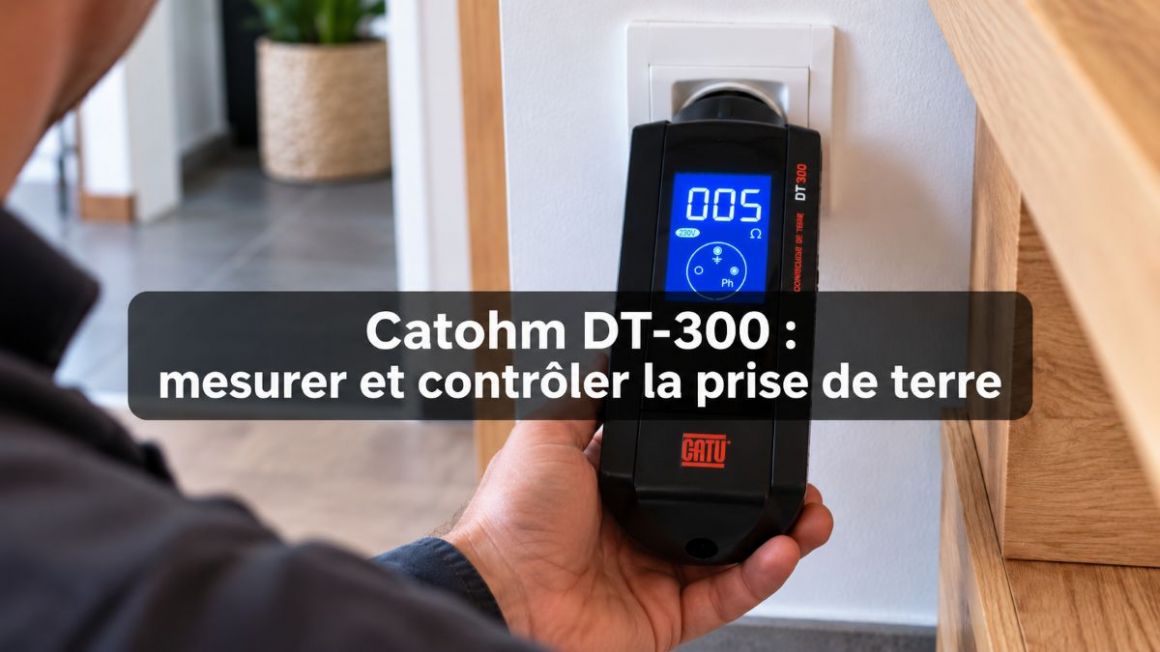

Mesurer la terre : plus qu'une simple conformité

La fonction principale du DT-300, c'est la mesure de la résistance de terre. Une bonne terre protège contre les risques d'électrocution en travaillant avec les disjoncteurs différentiels. Elle permet aussi d'évacuer les champs électriques générés par les structures métalliques et les appareils.

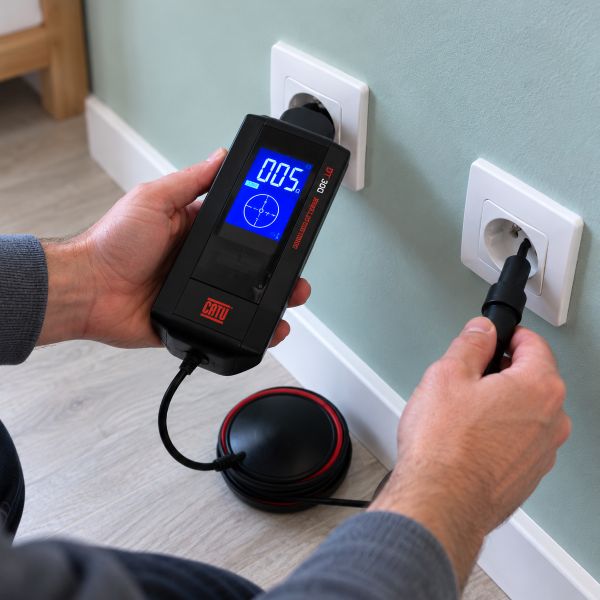

controle de continuité électrique CATU DT 300

Sur le terrain, l'appareil affiche instantanément la valeur en ohms. Au-dessus de 100 ohms, l'installation n'est pas conforme. En dessous, elle l'est. Et plus on descend vers 10 ohms, plus on se rapproche d'un niveau intéressant en biohabitat : les champs électriques se dissipent mieux, ce qui limite leur influence dans la maison.

Conseil : une terre correcte ne se limite pas à la norme. Dans une rénovation ou avec des appareils de classe I (ceux avec une carcasse métallique), je trouve pertinent de demander au pro de viser une valeur basse. Ça peut vraiment améliorer le confort électromagnétique de l'espace.

Vérifier la présence de tension en toute sécurité

Avant toute intervention, savoir si une ligne ou une prise est sous tension reste fondamental. Le DT-300 détecte rapidement la présence de tension et indique si une phase est alimentée.

Cette fonction évite de travailler sur un circuit encore vivant. Elle sert aussi lors du repérage d'un défaut ou avant de démonter un appareil. En quelques secondes, on a une information claire, ce qui réduit nettement les risques.

Dans une rénovation, cette vérification rapide change la façon de procéder. On gagne en sérénité et on limite les mauvaises surprises. C'est le genre de contrôle que j'attends systématiquement d'un intervenant sérieux.

Contrôler la continuité des liaisons

Le contrôle de continuité permet de s'assurer qu'il n'y a pas de coupure invisible entre deux points. Avec son enrouleur et son cordon de 7 mètres, l'appareil envoie un signal acoustique dès que la liaison est bonne.

Cette fonction repère facilement un câble endommagé ou une masse métallique mal reliée. Des défauts qu'on met parfois longtemps à trouver sans instrument adapté.

Astuce utile : quand on touche à des radiateurs, des structures métalliques ou des appareils de cuisine, une continuité correcte des masses n'est pas un détail. Elle participe à la sécurité globale et à l'évacuation des champs. Je fais toujours attention à ce point lors de mes projets.

Repérer la phase et éviter les inversions

Le DT-300 localise aussi la position de la phase. C'est particulièrement important quand on branche des appareils métalliques de classe I. Une inversion phase-neutre peut créer des situations dangereuses ou simplement faire dysfonctionner certains équipements.

L'affichage clair de l'appareil rend cette vérification simple et rapide. Plus besoin de multiplier les outils pour savoir si le branchement est correct. Pour moi, c'est un vrai plus en termes de sécurité.

Comment l'appareil aide à la conformité du réseau

Utiliser le Catohm DT-300 ne se limite pas à prendre des mesures ponctuelles. Il permet d'interpréter rapidement les résultats et de repérer les anomalies : absence de terre, résistance trop élevée, inversion de phase ou mauvaise continuité.

Pour chaque contrôle, l'appareil accompagne le professionnel avec des indicateurs intuitifs :
- mesure de la résistance de terre pour valider la sécurité
- détection immédiate de la présence de tension
- confirmation de l'ordre des phases
- contrôle efficace de la continuité sur les conducteurs

Ces informations aident à mettre l'installation en conformité et à décider des corrections nécessaires. Quand je travaille sur un projet de rénovation, j'aime savoir que ces points ont été vérifiés proprement.

Quelques réflexes pour un usage fiable

Même si l'appareil est simple, certains gestes font la différence. Toujours commencer par lire le mode d'emploi pour bien comprendre le branchement des cordons et l'interface. Le port d'équipements de protection individuelle reste indispensable, même pour des mesures courantes.

Il est aussi recommandé de tester régulièrement le bon fonctionnement de l'instrument avec son mode d'auto-contrôle. Cela limite les risques liés à une calibration imprécise ou à une défaillance soudaine.

Conseil : avant une série de mesures sur un chantier de rénovation, vérifier une prise connue comme conforme permet de s'assurer que l'appareil répond correctement. Un petit réflexe qui évite de perdre du temps avec des valeurs douteuses.

Pourquoi ça intéresse aussi ceux qui cherchent un habitat plus sain

En biohabitat et en géobiologie, la prise de terre est considérée comme un élément fondamental. Plus sa résistance est faible, mieux elle évacue les champs électriques rayonnés par les appareils et les structures métalliques. Ces champs peuvent influencer le confort de vie à l'intérieur de la maison.

Le DT-300, avec sa mesure précise de la boucle de terre, donne une information concrète sur cet aspect. Une valeur autour de 10 ohms est souvent citée comme un bon objectif pour un habitat plus sain, au-delà de la simple conformité réglementaire.

Quand je rénove, que j'installe un nouvel éclairage ou que je modernise une installation, savoir que le pro a contrôlé la terre avec un outil fiable comme celui-ci m'apporte une vraie tranquillité. On travaille plus propre, on limite les risques et on contribue à un environnement intérieur plus maîtrisé.

Le Catohm DT-300 reste un appareil de professionnel. Mais comprendre ce qu'il mesure et pourquoi ces contrôles comptent m'aide, en tant que bricoleur attentif, à mieux dialoguer avec les intervenants et à viser des installations durables et saines.

Auteur : Cedric
